หลายคนคุ้นเคยกับ MCCB (Molded Case Circuit Breaker) แบบ 1P, 2P หรือ 3P แต่รู้หรือไม่ว่า MCCB 4 Poles นั้นมีความพิเศษกว่ามาก โดยเฉพาะในเรื่องของการ ตัด Neutral
เหตุผลที่เลือกใช้ MCCB 4 Poles
- งานที่มี Source เข้า 2 ชุด เช่น MTS หรือ ATS ซึ่งต้องแยก Neutral ของแต่ละ Source
- งานในพื้นที่ Hazardous Area ที่ต้องการตัด Neutral เพื่อป้องกัน Spark ระหว่างซ่อมบำรุง
ด้วยเหตุนี้ MCCB 4 Poles จึงมีตัวเลือกการป้องกัน Neutral หรือที่เรียกว่า Protection Option ให้เลือกใช้งานตามความเหมาะสม
คำศัพท์มาตรฐานที่ใช้
- PxDy : P = จำนวน Poles / D = déclencheur (ภาษาฝรั่งเศส แปลว่า การป้องกัน)
- N/2 : Neutral Protection ที่ 50% ของกระแสพิกัด (0.5 x Ir)
- OSN : OverSize Neutral – Neutral Protection ที่เกินพิกัด เช่น 1.6 x Ir (แล้วแต่ผู้ผลิต)
ตัวอย่างตัวเลือก Protection
| Option | คำอธิบาย |
|---|---|

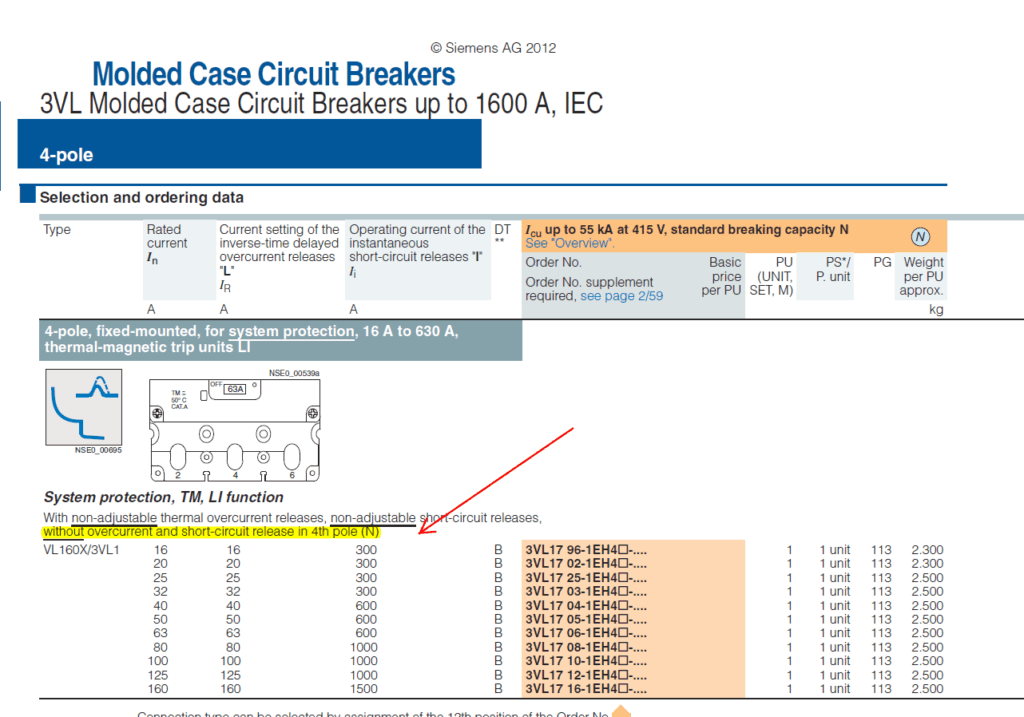

| 4P3d | เบรกเกอร์ 4 โพล มีการป้องกัน 3 โพลเท่านั้น (ไม่ป้องกัน Neutral) |
| 4P3d+N/2 | เบรกเกอร์ 4 โพล มีการป้องกัน 3 โพล และ Neutral ถูกป้องกันที่ 50% ของ Ir |
| 4P3d+OSN | เบรกเกอร์ 4 โพล มีการป้องกัน 3 โพล และ Neutral มีการป้องกันแบบ OverSize เช่น 1.6 x Ir |
| 4P4d | เบรกเกอร์ 4 โพล ที่ป้องกันครบทั้ง 4 โพล รวมถึง Neutral |
การเลือก MCCB 4P ที่เหมาะสมกับระบบไฟฟ้าจึงควรพิจารณาเรื่อง Neutral อย่างรอบคอบ ไม่เพียงแค่จำนวนโพลเท่านั้น แต่รวมถึงลักษณะของการป้องกันด้วย
หวังว่าข้อมูลนี้จะเป็นประโยชน์ครับ 😊
By: Thanis Sribovornmongkol (EICA Co.,Ltd.)
